تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم المنتج: | رافعة نهاية العارضة العلوية ذات العارضة الواحدة | شرط: | جديد |
---|---|---|---|
امتداد: | عموما 7.5-22.5 م (يمكن تخصيصها) | سعة: | وفقا للرافعة ورافعة |
خاصية: | رافعة عارضة واحدة علوية | ضمان: | سنة واحدة |
توفير خدمة ما بعد البيع: | المهندسون المتاحون لخدمة الماكينات في الخارج ، الدعم عبر الإنترنت ، لم يتم تقديم خدمة في الخارج ، قط | ||
تسليط الضوء: | رافعة نهاية النقل العلوية,نهاية رافعة الرافعة |

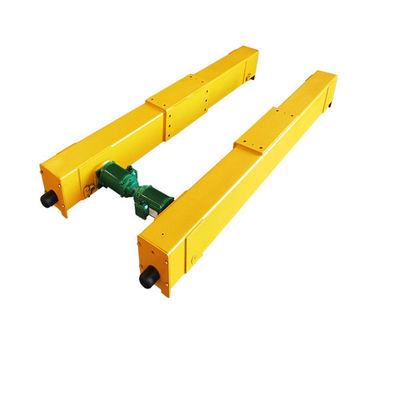

رافعة نهاية العارضة الواحدة / شعاع نهاية مع أنبوب فولاذي retangular ولوحات توصيل
تطبيق المنتج:
1. تتميز عربة النقل بأبعاد مدمجة ، وخفيفة الوزن ، وثبات جيد ، وثلاثي يحركه المحرك ، وكفاءة ميكانيكية عالية ، وتركيب ، واستخدام ، وسهولة الصيانة ، وتكلفة منخفضة ، بشكل عام كخيار أول للعملاء.
2. END Carriage use rectangular tube modular manufacturing, buffer motor drive, with forged wheels. 2. النقل النهائي يستخدم تصنيع وحدات أنبوب مستطيلة ، محرك محرك عازلة ، مع عجلات مزورة. Use one custom CNC boring and milling machine.Completing opening, boring, milling surface drilling in one time. استخدام آلة مملة وطحن CNC مخصصة.استكمال الحفر السطحي والممل والطحن في وقت واحد.
3. END Carriage with two main beam webs, rigid connection with the main beam. 3. نهاية النقل مع اثنين من شبكات شعاع الرئيسي ، اتصال جامد مع الشعاع الرئيسي. When calibration crane, placed on the main beam webs, after adjustment good crane span, the main beam can be completed securely connecting plate welding. عندما يتم وضع رافعة المعايرة على شبكات العارضة الرئيسية ، بعد ضبط مدى الرافعة الجيدة ، يمكن إتمام الحزمة الرئيسية بشكل آمن لتوصيل لوحة اللحام. Main beam can be calibrated separately with end carriage transport, installation, just the main beam webs and end beams are bolted to complete the installation. يمكن معايرة الشعاع الرئيسي بشكل منفصل مع النقل والنقل النهائي للعربة ، يتم تثبيت شبكات العارضة الرئيسية والعوارض الطرفية لإكمال التثبيت.
4. Every END Carriage run institutions have two wheels mounted at both ends of end carriage. 4. لدى كل مؤسسات تشغيل عربة النقل نهاية عجلتين مركبتين على طرفي النقل النهائي. One of only Active Wheel, including gear, used in conjunction with a motor output gear. واحدة من العجلات النشطة فقط ، بما في ذلك العتاد ، تستخدم مع ترس خرج المحرك. The other was driven wheels. والآخر كان يقود عجلات.
مواصفات المنتج:
نموذج | رافعه | مستطيلي أنبوب فولاذي |
حجم العجلة | قوة المحرك | ق 1 (مم) |
ق 2 (مم) |
W1 (مم) |
W2 (مم) |
GL125-15 | 1 طن -7.5 م | 150 * 150 * 6 | W125 * 60 | 0.3 كيلو وات * 2 | 1500 | 1300 | 400 | 500 |
GL125-20 | 1 طن -11.5 م | 2000 | 1800 | 400 | 500 | |||
GL125-25 | 1 طن -16.5 م | 2500 | 2300 | 400 | 500 | |||
GL160-15 | 2 طن / 3 طن - 7.5 متر | 150 * 200 * 8 | W160 * 70 | 0.4 كيلو وات * 2 | 1500 | 1200 | 400 | 500 |
GL160-20 | 2 طن / 3 طن - 11.5 م | 2000 | 1700 | 400 | 500 | |||
GL160-25 | 2 طن / 3 طن - 16.5 متر | 2500 | 2200 | 400 | 500 | |||
GL160-30 | 2 طن / 3 طن - 22.5 متر | 3000 | 2700 | 500 | 600 | |||
GL160-35 | 2 طن / 3 طن - 28.5 متر | 3500 | 3200 | 600 | 700 | |||
GL200-20 | 5 طن -11.5 م | 150 * 250 * 8 | W200 * 70 | 0.4 كيلو وات * 2 | 2000 | 1700 | 400 | 500 |
GL200-25 | 5 طن -16.5 متر | 2500 | 2200 | 400 | 500 | |||
GL200-30 | 5 طن -22.5 متر | 0.75 كيلو وات * 2 | 3000 | 2700 | 500 | 600 | ||
GL200-35 | 5 طن -28.5 متر | 3500 | 3200 | 600 | 700 | |||
GL250-20 | 10 طن -11.5 م | 200 * 250 * 8 | W250 * 80 | 0.75 كيلو وات * 2 | 2000 | 1600 | 400 | 500 |
GL250-25A | 10 طن -16.5 م | 2500 | 2100 | 500 | 600 | |||
GL250-30A | 10 طن -22.5 متر | 1.1 كيلو وات * 2 | 3000 | 2600 | 500 | 600 | ||
GL250-35A | 10 طن -28.5 م | 3500 | 3100 | 700 | 800 | |||
GL250-25B | 16 طن -16.5 متر | 200 * 300 * 8 | W250 * 80 | 1.1 كيلو وات * 2 | 2500 | 2100 | 600 | 700 |
GL250-30B | 16 طن -22.5 متر | 3000 | 2600 | 700 | 800 | |||
GL250-35B | 16 طن -28.5 متر | 1.5 كيلو وات * 2 | 3500 | 3100 | 700 | 800 | ||
GL315-30 | 20 طن -16.5 متر | 200 * 400 * 8 | W315 * 90 | 1.5 كيلو وات * 2 | 3000 | 2500 | 700 | 800 |
GL315-35 | 20 طن -22.5 متر | 3500 | 3000 | 700 | 800 |
عرض مصنع المنتج:
