تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | مرفاع حبل الأسلاك الكهربائية | سعة: | 1- 32 طن |
|---|---|---|---|
| سرعة الرفع: | 8 (0.8) م / دقيقة | العارضة: | عارضة واحدة / عارضة مزدوجة |
| سرعة السفر: | 20/30 م / دقيقة | اللون: | حسب طلبك |
| على مستوى العمل: | م 3 | ||
| تسليط الضوء: | 5t رفع سلك حبل كرين مرفاع,6m رفع سلك حبل كرين مرفاع,30m / Min السفر سلك حبل الرافعة |
||

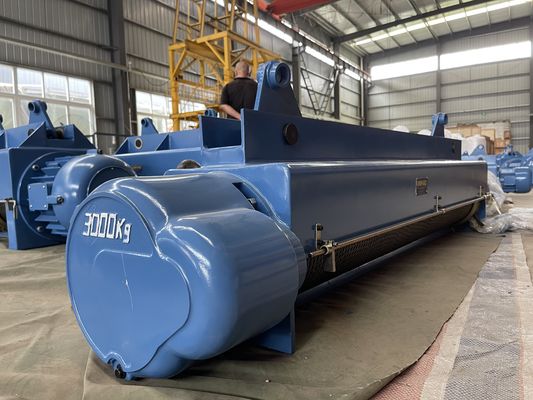

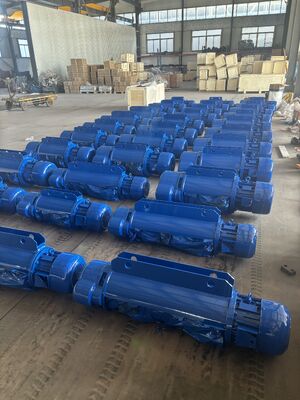

CD1 مرفاع كهربائي سلك حبل مرفاع 1ton 5ton رفع إرتفاع 6m / 9m مع 380V
لمحة موجزة
تتميز الرافعة ذات حبل السلك الكهربائي CD1 / MD1 بالهيكل المدمج ، الوزن الخفيف ، الحجم الصغير والتشغيل السهل.يمكن أن يكون
لا تستخدم فقط على القضبان العلوية ، بل تستخدم أيضًا جنبًا إلى جنب مع العديد من أنواع الرافعات الكهربائية أو اليدوية مثل
الرافعة أحادية الشبكة ، الرافعة ذات الشبكة المزدوجة ، الرافعة الكابولية والرافعات الجسرية وما إلى ذلك.
سرعة الرفع التي يجب استخدامها في حالة عدم تمكن نموذج الرافعة CD1 من تلبية متطلبات عمليات الضبط الدقيقة أثناء
عمليات الاسترجاع.
الطلبات المقدمة
1 ، تستخدم على نطاق واسع في المصانع وورش العمل والمستودعات والعديد من المناسبات الأخرى لرفع المواد مباشرة ،
2 ، مثبتة على شعاع I- الصلب المستقيم أو المنحنى للرافعات أحادية العارضة لرفع البضائع.
3 ، يمكن استخدامه أيضًا مع الرافعة الكهربائية المزدوجة ، الرافعة الجسرية والرافعات الدوارة لرفع العناصر المختلفة وما إلى ذلك.
4 ، لديها العديد من الاستخدامات التطبيقية لمزاياها فقط ، مثل: الهيكل المحكم ، التشغيل المريح ، الوزن الخفيف ، الاستخدام الشائع الواسع وما إلى ذلك.
الخصائص الرئيسية
* رافعة حبل الأسلاك الكهربائية موديل CD1 ، MD1 هي عبارة عن معدات رفع صغيرة الحجم ، والتي يمكن تركيبها على شعاع واحد ، جسر ، رافعة جسرية وذراع.
مزايا
• CE المعتمدة.
• هيكل قوي وخفيف الوزن.
• جهد منخفض لرفع الحمولة القصوى.
• خطافات مزورة بالكامل.
• سلسلة تحميل سبائك عالية الجودة.
• حماية طلاء المينا المخبوزة بشكل دائم.
• جهاز حماية الزائد متاح عند الطلب.
• خدمة ممتازة بعد البيع.
> محرك: محرك الرافعة عبارة عن محرك دوار من النوع المستدق مع الكبح ؛إنه أحد أفضل المحركات عالية الجودة ، والذي يحتوي على عزم دوران كبير ، لذلك يمكن تكييفه مع الحركة بشكل متكرر ، فإن أقصى عزم دوران يبلغ 2.4-3 مرات من عزم الدوران المقدر.
> صندوق التروس: لقد عالج صندوق تروس الرافعة التروس بشكل خاص لمقاومة التآكل العالية.يتم دعم كل مجموعة عمود مسنن على محامل كروية أو أسطوانية ، لضمان عملية سلسة ومنخفضة الاحتكاك.
> حبل سلكي: حبال الرفع تتوافق مع معايير التصدير.لا ينزلق الحبل الأمامي المأخوذ من الأسطوانة بشكل جانبي عند الركود.عامل الأمان ، على قوة الكسر الاسمية للحبل هو ستة.
> حبل طبل: أسطوانة الرافعة المحززة ، أنبوب غير ملحوم بطول كافٍ ليتم جرحه في طبقة واحدة ولتوفير مادة eproper
يتم توفير دعم للحبل لتقليل التآكل الكاشطة.عمود الأسطوانة مصمم على محامل كروية لضمان التشغيل السلس.
> نظام التحكم في الأجهزة الكهربائية: يتكون نموذج الرافعة CD1 و MD1 من صندوق الموصل ، مفتاح التحكم ، محدد القطع ، جهد التشغيل لمفتاح التحكم هو 380V ، 36V أو 24V (جهد الأمان).
> دليل الحبل: يتكون دليل الحبل من نصفين ، مما يضمن سهولة الوصول.إنها تطوق الأسطوانة تمامًا حتى لا ينفك الحبل حتى عندما تكون الرافعة في حالة تفريغ.أدلة الحبال لشركتنا سميكة ومتوسعة ، لذلك ليس من السهل أن تتلف.
> خطاف:يتم اختبار كتلة الخطاف حتى 150٪ من الحمل الكامل قبل التجميع.
التكوين الفني
| نموذج | قدرة الرفع (ر) | ارتفاع الرفع (م) | سرعة الرفع (م / دقيقة) | سرعة الجري (م / دقيقة) | نوع حبل الأسلاك | Dia.of سلك حبل (مم) | أنا نوع المسار شعاع | واجب العمل | رفع المحرك | ||
| الطاقة (كيلوواط) | RPM (ص / دقيقة) | مزود الطاقة | |||||||||
| CD1-0.25 | 0.25 | 3-9 | 8 | 20 | 6 * 19 | 3.6 | 16-22 ب | م 3 | 0.4 | 1380 | 220-440 فولت 50/60 هرتز 3 مراحل |
| CD1-0.5 | 0.5 | 6-12 | 8 | 20 | 6 * 37 + 1 | 4.8 | 16-28 ب | م 3 | 0.8 | 1380 | |
| CD1-1 | 1 | 6-30 | 8 | 20 | 6 * 37 + 1 | 7.4 | 16-28 ب | م 3 | 1.5 | 1380 | |
| CD1-2 | 2 | 6-30 | 8 | 20 | 6 * 37 + 1 | 11 | من 20 إلى 32 ج | م 3 | 3 | 1380 | |
| CD1-3 | 3 | 6-30 | 8 | 20 | 6 * 37 + 1 | 13 | من 20 إلى 32 ج | م 3 | 4.5 | 1380 | |
| CD1-5 | 5 | 6-30 | 8 | 20 | 6 * 37 + 1 | 15 | 25a-63 ج | م 3 | 7.5 | 1380 | |
| CD1-10 | 10 | 6-30 | 7 | 20 | 6 * 37 + 1 | 15 | 25a-63 ج | م 3 | 13 | 1400 | |
| CD1-16 | 16 | 6-30 | 3.5 | 20 | 6 * 37 + 1 | 15 | 45a-63 ج | م 2 | 13 | 1400 | |
| CD1-20 | 20 | 6-30 | 3.5 | 20 | 6 * 37 + 1 | 20 | 50a-63 ج | م 2 | 13 | 1400 | |
ملاحظات
أ. إرتفاع الرفع القياسي هو 6 ، 9 ، 12 ، 18 ، 24 ، 30 و 36 متر.
