| اسم: | الصين مصنع توريد المهنية سلك كهربائي حبل الرافعة | سعة: | 0.25 - 32 طن |
|---|---|---|---|
| سرعة الرفع: | 8 (0.8) م / دقيقة | العارضة: | عارضة مفردة |
| نوع السكك الحديدية: | I- نوع ، H- نوع السكك الحديدية | سرعة السفر: | 20/30 م / دقيقة |
| تسليط الضوء: | رافعة رفع كهربائية بعارضة واحدة 32T,رافعة رفع كهربائية للسفر 20 متر / دقيقة,رافعة رفع كهربائية |
||
الصين مصنع توريد المهنية سلك كهربائي حبل الرافعة
لمحة موجزة
الرافعة الكهربائية ذات الحبل السلكي من نوع CD / MD هي نوع من معدات الرفع الصغيرة ، والتي يتم تثبيتها على شعاع الونش ، وتستخدم لرفع البضائع أو للرافعة ، ورافعة جسرية ، ورافعة ناتئ وغيرها من مؤسسات الرافعات الصناعية والتعدين.
وزن الرفع للرافعة الكهربائية ذات حبل سلكي أحادي السرعة هو 0.5-32 طن ، ومستوى العمل هو M3 و M4.
تطبيق سلك حبل الرافعة
تستخدم الرافعة دائمًا في مصانع الصلب الثقيل ، ومصانع الدرفلة ، والمناجم ، ومصانع الورق ، ومصانع الورق ولب الورق ، ومصانع الأسمنت ، ومحطات الطاقة ، والطاقة الكهرومائية ، ومصانع الأنابيب ، والتخلص من النفايات ، والمعادن ، والسكك الحديدية العابرة ، والسيارات ، والأغذية / صناعة الأدوية.
الخصائص الرئيسية
* رافعة حبل الأسلاك الكهربائية موديل CD1 ، MD1 هي عبارة عن معدات رفع صغيرة الحجم ، والتي يمكن تركيبها على شعاع واحد ، جسر ، رافعة جسرية وذراع.
المعايير الفنية
| نموذج | قدرة الرفع (ر) | ارتفاع الرفع (م) | سرعة الرفع (م / دقيقة) | سرعة الجري (م / دقيقة) | نوع حبل الأسلاك | Dia.of سلك حبل (مم) | أنا نوع المسار شعاع | واجب العمل | رفع المحرك | ||
| الطاقة (كيلوواط) | RPM (ص / دقيقة) | مزود الطاقة | |||||||||
| CD1-0.25 | 0.25 | 3-9 | 8 | 20 | 6 * 19 | 3.6 | 16-22 ب | م 3 | 0.4 | 1380 | 220-440 فولت 50/60 هرتز 3 مراحل |
| CD1-0.5 | 0.5 | 6-12 | 8 | 20 | 6 * 37 + 1 | 4.8 | 16-28 ب | م 3 | 0.8 | 1380 | |
| CD1-1 | 1 | 6-30 | 8 | 20 | 6 * 37 + 1 | 7.4 | 16-28 ب | م 3 | 1.5 | 1380 | |
| CD1-2 | 2 | 6-30 | 8 | 20 | 6 * 37 + 1 | 11 | من 20 إلى 32 ج | م 3 | 3 | 1380 | |
| CD1-3 | 3 | 6-30 | 8 | 20 | 6 * 37 + 1 | 13 | من 20 إلى 32 ج | م 3 | 4.5 | 1380 | |
| CD1-5 | 5 | 6-30 | 8 | 20 | 6 * 37 + 1 | 15 | 25a-63 ج | م 3 | 7.5 | 1380 | |
| CD1-10 | 10 | 6-30 | 7 | 20 | 6 * 37 + 1 | 15 | 25a-63 ج | م 3 | 13 | 1400 | |
| CD1-16 | 16 | 6-30 | 3.5 | 20 | 6 * 37 + 1 | 15 | 45a-63 ج | م 2 | 13 | 1400 | |
| CD1-20 | 20 | 6-30 | 3.5 | 20 | 6 * 37 + 1 | 20 | 50a-63 ج | م 2 | 13 | 1400 | |
تلاحظ
أ. إرتفاع الرفع القياسي هو 6 ، 9 ، 12 ، 18 ، 24 ، 30 و 36 متر.

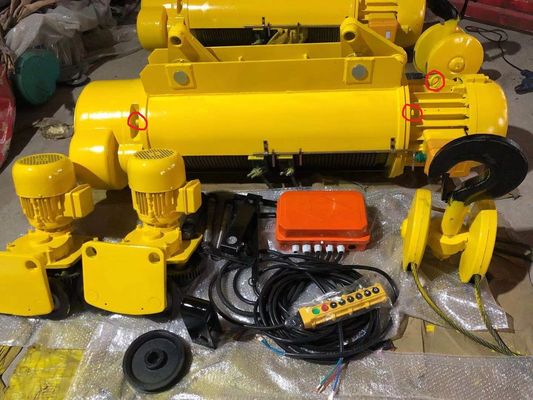

تفاصيل الأجزاء الرئيسية
> محرك: محرك الرافعة عبارة عن محرك دوار من النوع المستدق مع الكبح ؛إنه أحد أفضل المحركات ذات الجودة العالية ، حيث يحتوي على عزم دوران كبير ، لذلك يمكن تكييفه مع الحركة بشكل متكرر ، حيث يبلغ الحد الأقصى لعزم الدوران 2.4-3 مرات من عزم الدوران المقدر.
> صندوق التروس: تم معالجة صندوق تروس الرافعة بشكل خاص لمقاومة التآكل العالية.يتم دعم كل مجموعة عمود مسنن على محامل كروية أو أسطوانية ، لضمان عملية سلسة ومنخفضة الاحتكاك.
> حبل سلكي: حبال الرفع تتوافق مع معايير التصدير.لا ينزلق الحبل الرئيسي المأخوذ من الأسطوانة جانبًا عند الركود.عامل الأمان ، على قوة الكسر الاسمية للحبل هو ستة.
> حبل طبل: أسطوانة الرافعة المحززة ، أنبوب غير ملحوم بطول مناسب ليتم جرحه في طبقة واحدة ولتوفير مادة eproper
يتم توفير دعم للحبل لتقليل التآكل الكاشطة.عمود الأسطوانة يتحول إلى محامل كروية لضمان التشغيل السلس.
> نظام التحكم في الأجهزة الكهربائية: يتكون نموذج الرافعة CD1 و MD1 من صندوق الموصل ، مفتاح التحكم ، محدد القطع ، جهد التشغيل لمفتاح التحكم هو 380V ، 36V أو 24V (جهد الأمان).
> دليل الحبل: يتكون دليل الحبل من نصفين ، مما يضمن سهولة الوصول.إنها تطوق الأسطوانة تمامًا حتى لا ينفك الحبل حتى عندما تكون الرافعة في حالة تفريغ.أدلة الحبال لشركتنا سميكة ومتوسعة ، لذلك ليس من السهل أن تتلف.
> خطاف:يتم اختبار كتلة الخطاف حتى 150٪ من الحمل الكامل قبل التجميع.
عرض المصنع
