| MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| standard packaging: | حالة الخشب الرقائقي |
| Delivery period: | 15 إلى 20 يوم عمل |
| payment method: | L/C, T/T, ويسترن يونيون |
| Supply Capacity: | 200 إلى 300 مجموعات في الأسبوع |

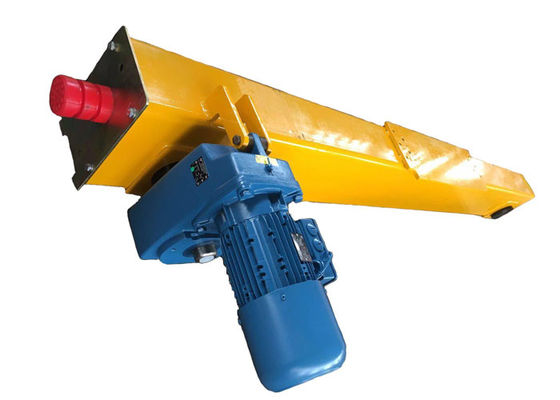

النمط الأوروبي عارضة واحدة أعلى تشغيل نهاية نقل الرافعة
وصف المنتج:
تعتبر عربة الرافعة ذات العارضة الواحدة ذات الطراز الأوروبي من معدات الرفع الشائعة والفعالة من حيث التكلفة المستخدمة في مجموعة متنوعة من المجالات والقطاعات ، مثل التصنيع والتعدين والصناعات الكيماوية ومصانع الصلب.تأتي الرافعة العلوية في أربعة تكوينات رئيسية ، بما في ذلك العارضة المفردة / المزدوجة ، والعربة النهائية ، ونظام التشغيل العلوي والتعليق السفلي.يمكن أيضًا تصميم رافعاتنا العلوية وتصميمها لتناسب معدات الرفع الخاصة بك
المعلمات الفنية للمنتج:
| نموذج | رافعه | مستطيلي أنبوب فولاذي |
حجم العجلة | قوة المحرك (20 م / دقيقة) |
قوة المحرك (30 م / دقيقة) |
S1 (مم) |
S2 (مم) |
W1 (مم) |
W2 (مم) |
| EUS90-15 | 1.6 طن - 7.5 م | 150 * 150 * 6 | U90 * 60 | FA27-0.25 كيلو واط | FA27-0.37KW | 1500 | 1300 | 400 | 550 |
| EUS90-20 | 1.6 طن - 11.5 م | 2000 | 1800 | 400 | 550 | ||||
| EUS90-25 | 1.6 طن - 16.5 م | 2500 | 2300 | 400 | 550 | ||||
| EUS90-30 | 1.6 طن - 22.5 م | 3000 | 2800 | 400 | 550 | ||||
| EUS125-15 | 3.2 طن - 7.5 م | 150 * 200 * 8 | U125 * 60 | FA27-0.37KW | FA27-0.55 كيلو واط | 1500 | 1300 | 400 | 550 |
| EUS125-20 | 3.2 طن - 11.5 م | 2000 | 1800 | 400 | 550 | ||||
| EUS125-25 | 3.2 طن - 16.5 م | 2500 | 2300 | 400 | 550 | ||||
| EUS125-30 | 3.2 طن - 22.5 م | 3000 | 2800 | 500 | 650 | ||||
| EUS125-35 | 3.2 طن - 28.5 م | 3500 | 3300 | 600 | 750 | ||||
| EUS160-15 | 6.3 طن - 7.5 م | 150 * 250 * 8 | U160 * 70 | FA37-0.55 كيلو وات | FA37-0.75 كيلو واط | 1500 | 1200 | 400 | 550 |
| EUS160-20 | 6.3 طن - 11.5 م | 2000 | 1700 | 400 | 550 | ||||
| EUS160-25 | 6.3 طن - 16.5 م | 2500 | 2200 | 400 | 550 | ||||
| EUS160-30 | 6.3 طن - 22.5 م | 3000 | 2700 | 500 | 650 | ||||
| EUS160-35 | 6.3 طن - 28.5 م | 3500 | 3200 | 600 | 750 | ||||
| EUS200-20 | 12.5 طن - 11.5 م | 200 * 250 * 8 | U200 * 70 | FA47-0.75 كيلو واط | FA47-1.1 كيلو واط | 2000 | 1700 | 500 | 650 |
| EUS200-25 | 12.5 طن - 16.5 م | 2500 | 2200 | 500 | 650 | ||||
| EUS200-30 | 12.5 طن - 22.5 م | FA47-1.1 كيلو واط | 3000 | 2700 | 600 | 750 | |||
| EUS200-35 | 12.5 طن - 28.5 م | 3500 | 3200 | 700 | 850 | ||||
| EUS250-20 | 16 طن / 20 طن -11.5 م | 200 * 300 * 8 | U250 * 80 | FA57-1.1 كيلو واط | FA57-1.5 كيلو واط | 2000 | 1600 | 500 | 650 |
| EUS250-25 | 16 طن / 20 طن -16.5 م | 2500 | 2100 | 600 | 750 | ||||
| EUS250-30 | 16 طن / 20 طن -22.5 م | FA57-1.5 كيلو واط | 3000 | 2600 | 700 | 850 | |||
| EUS250-35 | 16 طن / 20 طن -28.5 م | 3500 | 3100 | 700 | 850 |
تركيب المنتج:
ضع لوحة التوصيل في الجزء العلوي من عربة النهاية ، قم بمحاذاة
وضع ثقب الدبوس ووضع دبابيس تحديد المواقع المرنة عليه
الفتحة × 10 × 30 في الفتحة لإصلاح لوحة التوصيل
لوحة التوصيل وعربة النهاية مع الترباس M16x70.
اضغط على اثنين من المحامل في جانبي العجلات ثم
ضعها في العربة النهائية ؛ثبت العجلات بالعمود والعمودتكميم.
إصلاح العمود باستخدام أسطوانة العمود ؛ثبت لوح عمود الدوران بالمسامير.
قم بتركيب العازل المطاطي على لوحة مانع التسرب ثم ثبت لوحة الختم على طرفي عربة النهاية بالمسامير.
تُستخدم لوحة التركيب هذه لتركيب كتيفة التجميع الحالية في الموقع. قم بإزالة لوحة التركيب عند تثبيت كتيفة التجميع الحالية ، وقم بلحام الدعامة على لوحة التركيب ثم قم بتثبيت لوحة التركيب على عربة النهاية باستخدام البراغي.
|
|
