تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | رافعة نهاية النقل المحرك السفر نهاية شاحنة النقل لرافعة واحدة / مزدوجة العارضة | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز |
|---|---|---|---|
| ميزة الرافعة: | رافعة واحدة بعارضة أوفيرد | آلية الرفع: | عربة كهربائية |
| طريقة التحكم: | جهاز التحكم عن بعد لاسلكية | قدرة التحميل المقدرة: | 1 ~ 20 طن |
| امتداد: | كما طلبت | ||
| إبراز: | رافعة نهاية النقل العلوية,نهاية رافعة الرافعة |
||
رافعة نهاية النقل المحرك السفر نهاية شاحنة النقل لرافعة واحدة / مزدوجة العارضة
مقدمة موجزة عن المنتج:
JCYC تعتبر عربات نهاية العلامة التجارية مكونًا مهمًا يتم تثبيته على طرفي الحزمة الرئيسية للرافعة العلوية لدعم الجسر في السماء.
تشتمل العربة النهائية على جزأين ، عجلة وإطار شعاع طرفي.يتكون إطار العارضة الطرفية من لوحة الغلاف العلوية ولوحة الويب ولوحة الغطاء السفلية.يتم تثبيت لوحة التوصيل والزاوية الفولاذية بمسامير.
تركيب المنتج:
ضع لوحة التوصيل في الجزء العلوي من عربة النهاية ، قم بمحاذاة
وضع ثقب الدبوس ووضع دبابيس تحديد المواقع المرنة عليه
الفتحة × 10 × 30 في الفتحة لإصلاح لوحة التوصيل
لوحة التوصيل وعربة النهاية مع الترباس M16x70.
اضغط على اثنين من المحامل في جانبي العجلات ثم
ضعها في العربة النهائية ؛ثبت العجلات بالعمود والعمودتكميم.
إصلاح العمود باستخدام أسطوانة العمود ؛ثبت لوح عمود الدوران بالمسامير.
قم بتركيب العازل المطاطي على لوحة مانع التسرب ثم ثبت لوحة الختم على طرفي عربة النهاية بالمسامير.
تُستخدم لوحة التركيب هذه لتركيب كتيفة التجميع الحالية في الموقع. قم بإزالة لوحة التركيب عند تثبيت كتيفة التجميع الحالية ، وقم بلحام الدعامة على لوحة التركيب ثم قم بتثبيت لوحة التركيب على عربة النهاية باستخدام البراغي.
المعلمات الفنية للمنتج:
| نموذج | رافعه | مستطيلي أنبوب فولاذي |
حجم العجلة | قوة المحرك | S1 (مم) |
S2 (مم) |
W1 (مم) |
W2 (مم) |
| GL125-15 | 1 طن - 7.5 م | 150 * 150 * 6 | W125 * 60 | 0.3 كيلو وات * 2 | 1500 | 1300 | 400 | 500 |
| GL125-20 | 1 طن - 11.5 م | 2000 | 1800 | 400 | 500 | |||
| GL125-25 | 1 طن - 16.5 م | 2500 | 2300 | 400 | 500 | |||
| GL160-15 | 2 طن / 3 طن -7.5 م | 150 * 200 * 8 | W160 * 70 | 0.4 كيلو واط * 2 | 1500 | 1200 | 400 | 500 |
| GL160-20 | 2 طن / 3 طن -11.5 م | 2000 | 1700 | 400 | 500 | |||
| GL160-25 | 2 طن / 3 طن -16.5 م | 2500 | 2200 | 400 | 500 | |||
| GL160-30 | 2 طن / 3 طن -22.5 م | 3000 | 2700 | 500 | 600 | |||
| GL160-35 | 2 طن / 3 طن -28.5 م | 3500 | 3200 | 600 | 700 | |||
| GL200-20 | 5 طن - 11.5 م | 150 * 250 * 8 | W200 * 70 | 0.4 كيلو واط * 2 | 2000 | 1700 | 400 | 500 |
| GL200-25 | 5 طن - 16.5 م | 2500 | 2200 | 400 | 500 | |||
| GL200-30 | 5 طن - 22.5 م | 0.75 كيلو واط * 2 | 3000 | 2700 | 500 | 600 | ||
| GL200-35 | 5 طن - 28.5 م | 3500 | 3200 | 600 | 700 | |||
| GL250-20 | 10 طن - 11.5 م | 200 * 250 * 8 | W250 * 80 | 0.75 كيلو واط * 2 | 2000 | 1600 | 400 | 500 |
| GL250-25A | 10 طن - 16.5 م | 2500 | 2100 | 500 | 600 | |||
| GL250-30A | 10 طن - 22.5 م | 1.1 كيلو واط * 2 | 3000 | 2600 | 500 | 600 | ||
| GL250-35A | 10 طن - 28.5 م | 3500 | 3100 | 700 | 800 | |||
| GL250-25B | 16 طن - 16.5 م | 200 * 300 * 8 | W250 * 80 | 1.1 كيلو واط * 2 | 2500 | 2100 | 600 | 700 |
| GL250-30B | 16 طن - 22.5 م | 3000 | 2600 | 700 | 800 | |||
| GL250-35B | 16 طن - 28.5 م | 1.5 كيلو واط * 2 | 3500 | 3100 | 700 | 800 | ||
| GL315-30 | 20 طن - 16.5 م | 200 * 400 * 8 | W315 * 90 | 1.5 كيلو واط * 2 | 3000 | 2500 | 700 | 800 |
| GL315-35 | 20 طن - 22.5 م | 3500 | 3000 | 700 | 800 |

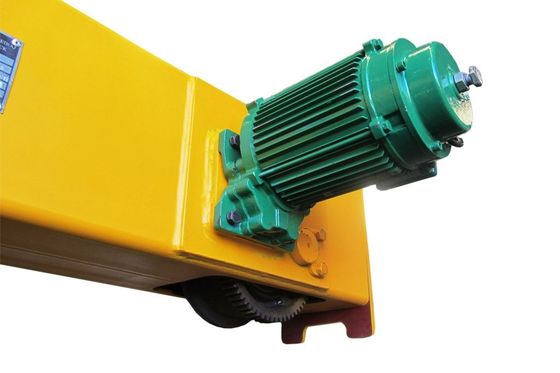

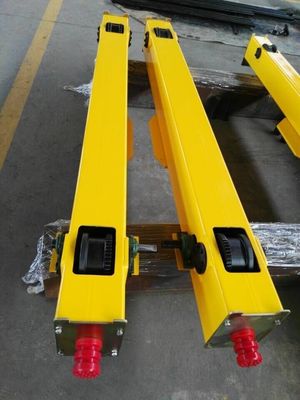

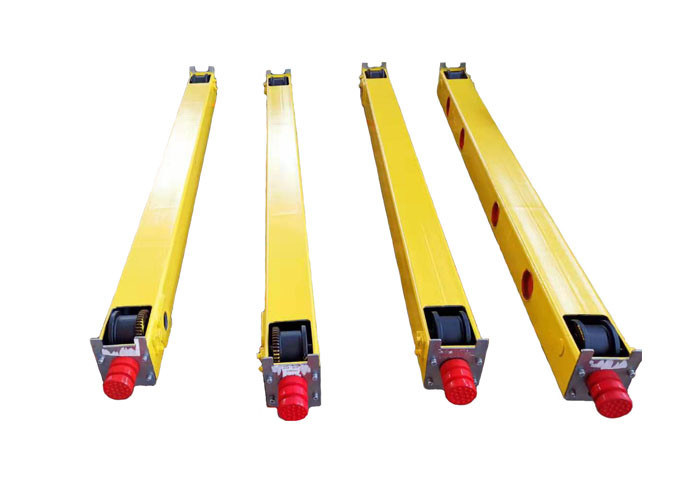

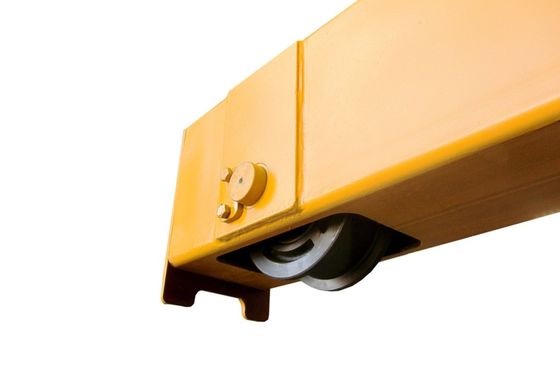

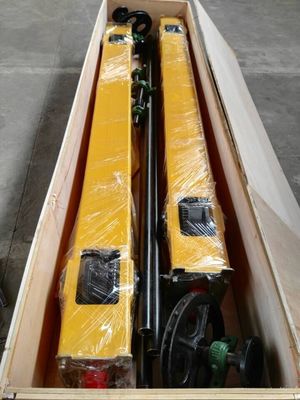

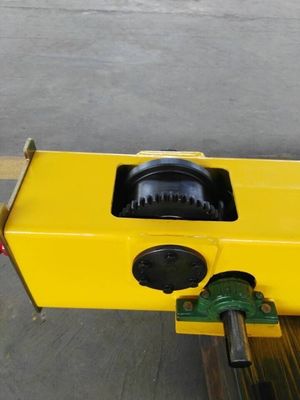

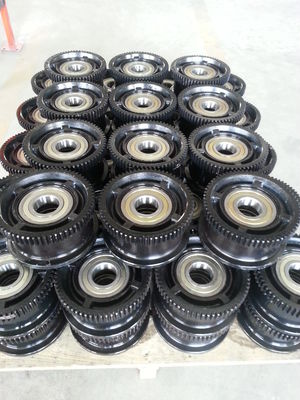

عرض المنتج:
