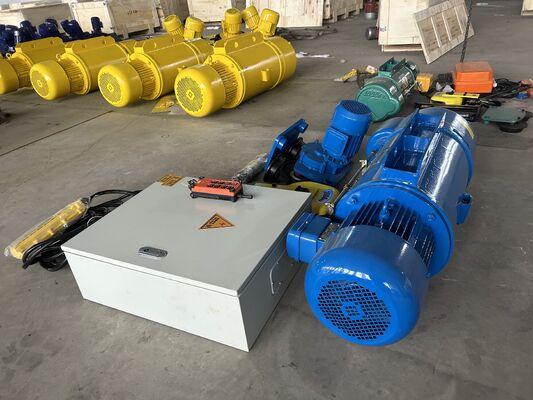

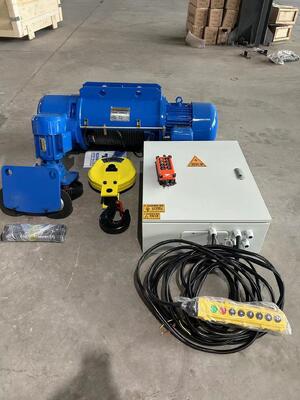

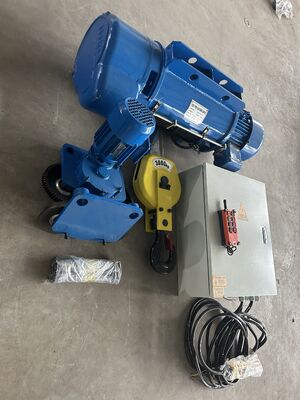

سلك الحبل الكهربائي الرفع CD1 نموذج مصمم للتوافق مع أنظمة رافعة متعددة

تتميز رافعة حبل الأسلاك الكهربائية طراز CD1/MD1 بهيكل مدمج وخفيف الوزن وصغير الحجم وسهل التشغيل. يمكن استخدامه ليس فقط على القضبان العلوية، ولكن أيضًا بالاقتران مع العديد من أنواع الرافعات الكهربائية أو اليدوية مثل رافعة العارضة المفردة، ورافعة العارضة المزدوجة، والرافعة الناتئة ورافعات الجسر وما إلى ذلك. يجب استخدام الرافعة الكهربائية طراز MD1 ذات السرعة المزدوجة للرفع في حالة عدم قدرة الرافعة طراز CD1 على تلبية متطلبات التعديلات الدقيقة أثناء عمليات الدقة. تستخدم رافعة حبل الأسلاك الكهربائية على نطاق واسع في المصانع وورش العمل والمستودعات والعديد من المناسبات الأخرى لرفع المواد مباشرة. يمكن تركيبه على شعاع I المستقيم أو المنحني للرافعات أحادية العارضة لرفع البضائع. يمكن استخدامه أيضًا مع رافعة كهربائية مزدوجة الشعاع ورافعة جسرية ورافعات دوارة لرفع عناصر مختلفة وما إلى ذلك. لديها العديد من الاستخدامات التطبيقية لمجرد مزاياها، مثل: الهيكل الضيق، التشغيل المريح، خفة الوزن، الاستخدام العام الواسع وما إلى ذلك.

• 1. المحرك:محرك الرافعة هو محرك دوار من النوع المخروطي مع فرملة؛ إنه أحد أفضل المحركات جودة، والذي يتمتع بعزم دوران أكبر، لذلك يمكن تكييفه مع الحركة المتكررة، وأقصى عزم دوران هو 2.4-3 مرات من عزم الدوران المقنن.
• 2. علبة التروس:تحتوي علبة تروس الرافعة على تروس معالجة خصيصًا لمقاومة التآكل العالية. يتم دعم كل مجموعة عمود مسنن على محامل كروية أو أسطوانية، لضمان التشغيل السلس والمنخفض الاحتكاك.
• 3. حبل الأسلاك:تتوافق حبال الرفع مع معايير التصدير. الحبل الرئيسي الذي يأخذه الأسطوانة لا ينزلق جانبياً عند الارتخاء. عامل الأمان، على قوة الكسر الاسمية للحبل هو ستة.
• 4. أسطوانة الحبل:يتم توفير أسطوانة رافعة محززة، وأنبوب سلس بطول مناسب ليتم لفه في طبقة واحدة وتوفير الدعم المناسب للحبل لتقليل التآكل الكاشطة. يدور عمود الأسطوانة على محامل كروية لضمان التشغيل السلس.
• 5. نظام التحكم في الأجهزة الكهربائية:يتكون الرافعة طراز CD1 و MD1 من صندوق الموصل، ومفتاح التحكم، ومحدد القطع، والجهد الكهربائي للتشغيل لمفتاح التحكم هو 380 فولت أو 36 فولت أو 24 فولت (جهد الأمان).
• 6. دليل الحبل:دليل الحبل في نصفين، مما يضمن سهولة الوصول إليه. يحيط بالأسطوانة تمامًا بحيث لا يمكن للحبل أن ينفك حتى عندما تكون الرافعة في حالة غير محملة. أدلة الحبل لشركتنا سميكة ومتوسعة، بحيث لا تتضرر بسهولة.
• 7. الخطاف:تم اختبار كتلة الخطاف بنسبة 150٪ من الحمل الكامل قبل التجميع.

1. أ. ارتفاع الرفع القياسي هو 6 و 9 و 12 و 18 و 24 و 30 و 36 مترًا.
2. ب. يمكن أن تكون سرعة الرفع سرعة واحدة أو سرعتين، وحتى متعددة السرعات مع محولات التردد.
3. ج. السكة الحديدية المناسبة للرافعة منخفضة الارتفاع هي سكة من النوع H، وسكة من النوع I متاحة أيضًا..
4. د. يوصى باستخدام حبل الرفع لهذا النوع من الرافعة هو 2/1 أو 4/2 أو 4/1.
5. هـ. سرعة السفر العادية هي 20 م/دقيقة، و 12.5 و 16 و 25 و 30 و 45 م/دقيقة حسب الطلب.
6. و. مقياس السكة الحديدية العادي للعوارض المزدوجة هو 1200 و 1500 و 1800 و 2100 و 2300 مم.
